Drying medicinal & aromatic plants

Overview

نموذج تجفيف يتم انشاءه بمعرفة المزارع لتجفيف النباتات فى الحقل بتكاليف قليلة ويحافظ على عدم تلوث المنتج من الأتربة والطيور والقوارض ويحافظ على لون المنتج النهائى ويمكن فكه وإنشائه حسب الطلب ولا يستدعى لمجهود.

شرح النموذج:-

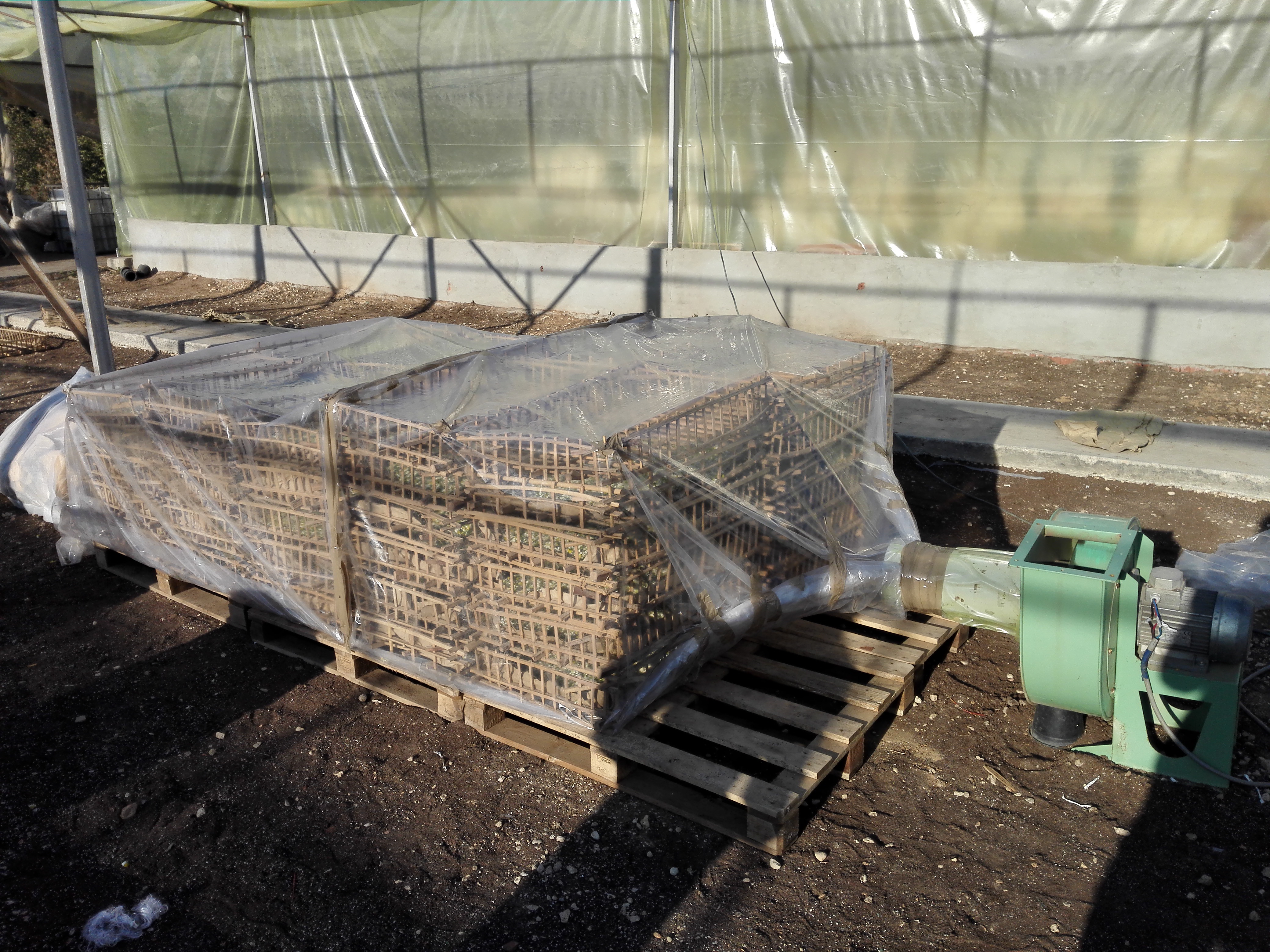

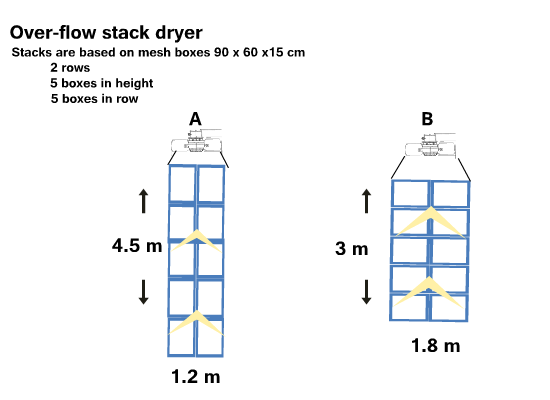

عبارة عن تصميم هيكلى مشابة للصوبة الزراعية ولكن يحتوى من الداخل على  بلاتات من الأسفل يرص عليها أقفاص من الخشب بها النبات المراد تجفيفها ويكون صفين متلاصقين بالعرض فى ارتفاع خمسة صفوف وطول خمسة صفوف، ومن الخلف يتم عمل منطقة تجميع شمسى عن طريق شبك محاط بأقفاص من ناحية دخول الهواء. ثم تغطية النموذج بالكامل بمشمع خاص بالصوب (يسمح بدخول الحرارة إلى الداخل ولا يخرجها). ومن الأمام يتم تجميع البلاستك بطريقة مسحوبة ويتم توصيلها بـ بلاور شفط هواء ويتم تشغيل البلاور على أن يكون النموذج مفتوح من الخلف وملاصق لمنطقة التجميع الشمسى حتى يسمح بدخول الهواء الساخن داخل النموذج ويتم تمريرة على النباتات المراد تجفيفها ثم يخرج محمل بالرطوبة عن طريق شفط البلاور. ويكون النموذج (سترتش) أى أن المشمع الخاص بالتغطية يكون متلاصق مع الأقفاص المحملة بالمنتج المراد تجفيفة ويتم وضع طبقة رقيقة من النباتات المراد تجفيفها.

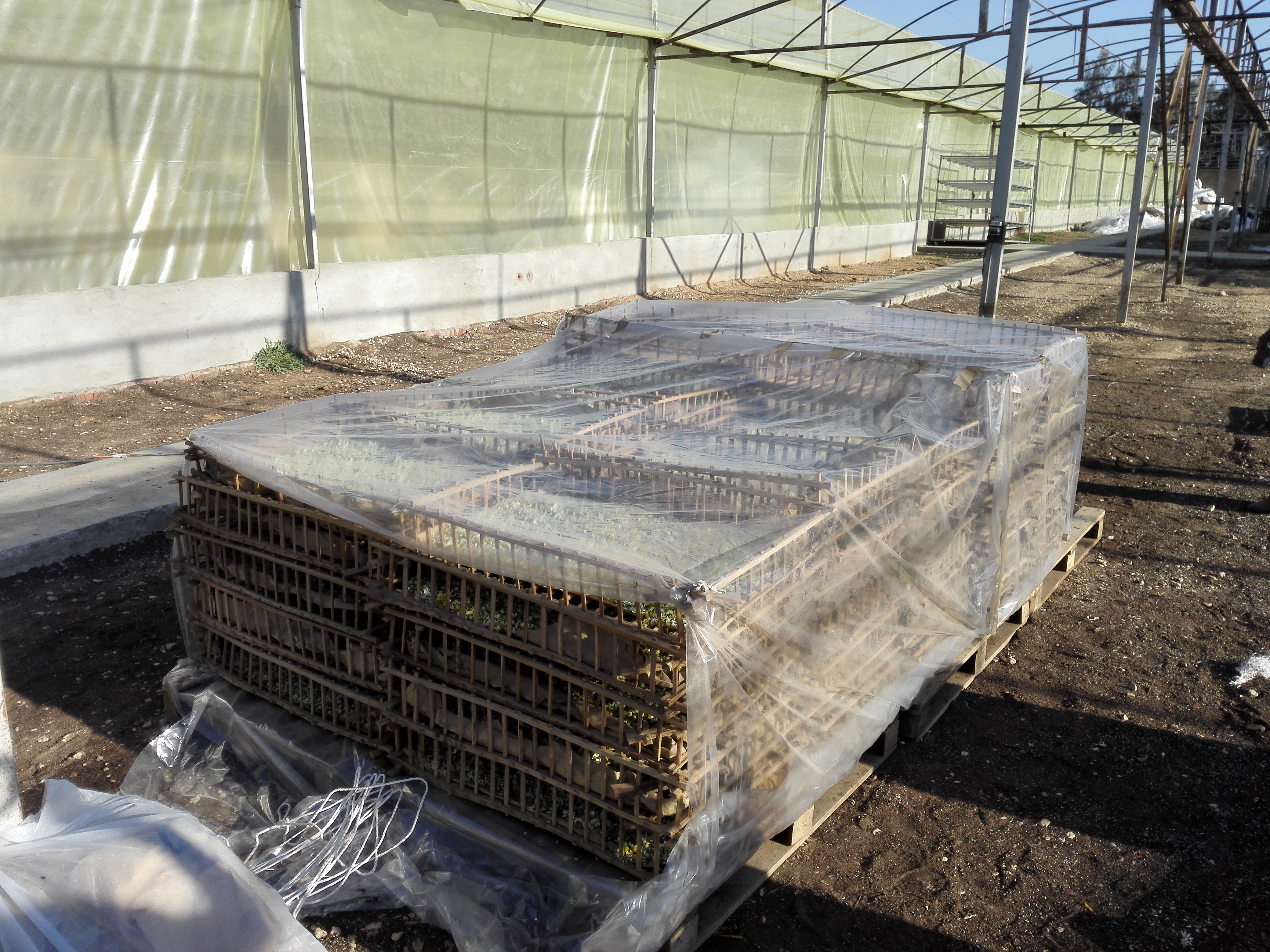

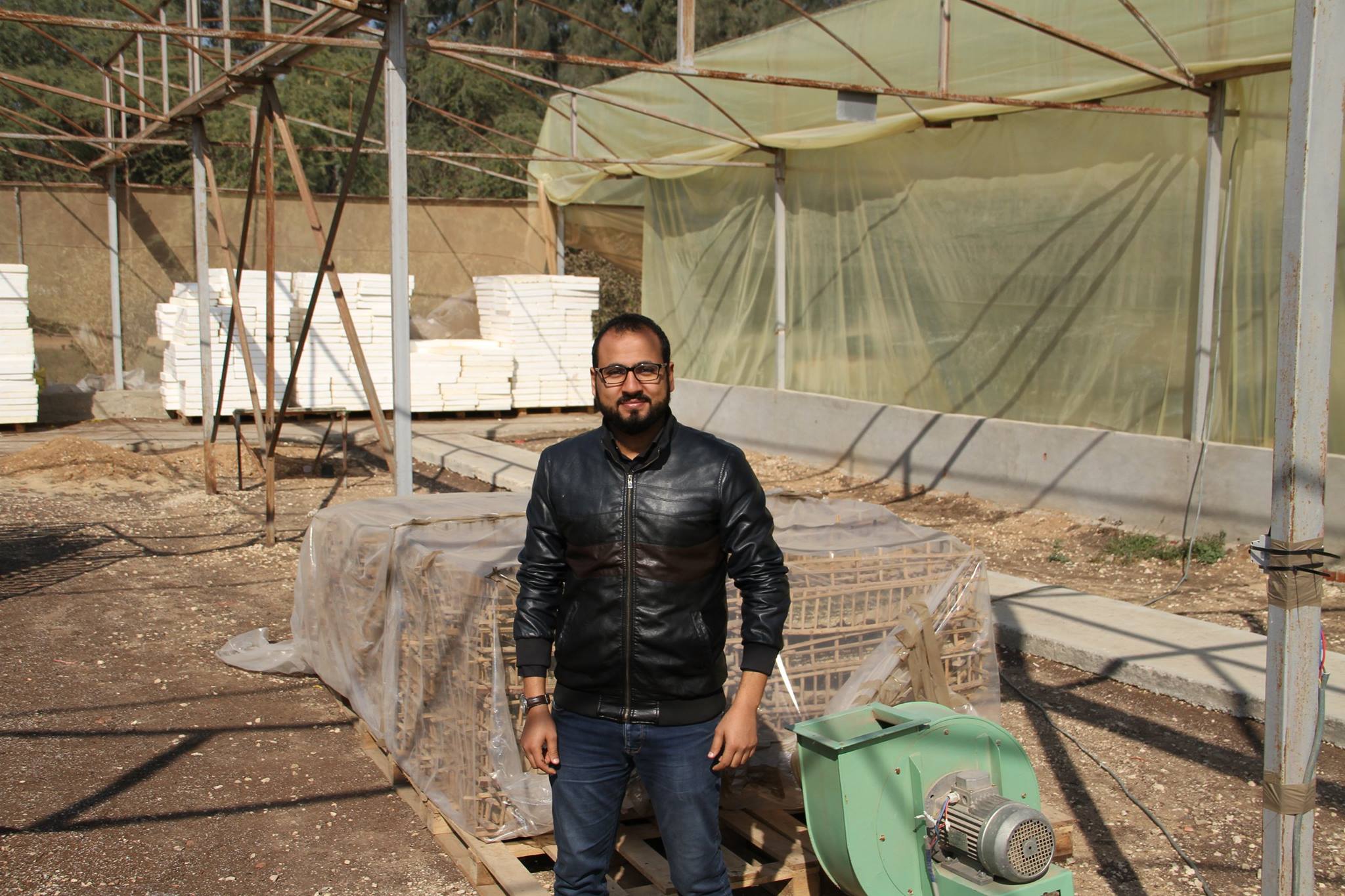

تم تجربة النموذج سابقاً ومرفق صور للتجربة ولكن الفكرة تحتاج لأكثر من تجربة لأن التصميم الأول تم تعديله بعد التجربة وإدخال منطقة التجميع الشمسى لتسخين الهواء.

الدعم المطلوب:-

دعم مالى لشراء النبات الأخضر وكذلك البلاستك وموتور (بلاور) ومن الممكن تشغيل موتور الشفط بخلايا شمسية إذا كان متاح ذلك لتوفير استهلاك الكهرباء وشراء جهاز تقطير زيوت عطرية وجهاز منتل وذلك لتقطير الزيت الخاص بالنباتات المجففة ومقارنتة بالنباتات المجففة تقليدياً لمعرفة هل أثرت التجربة على كمية الزيت وخواصة اى زيادة كمية الزيت بدل من فقد جزء من التعرض للأشعة المباشرة.





Brainstorming

Share your ideas and get help

Rating (0 votes)

0 Comments:

If you want to rate/comment, .

Short Description

نموذج تجفيف يتم انشاءه بمعرفة المزارع لتجفيف النباتات فى الحقل بتكاليف قليلة


2017-01-15

Mohamed Refaat

القاهرة

Agribusiness

Need

دعم مالى لشراء النبات الأخضر وكذلك البلاستك وموتور وأجزاء أخرى
